앞서 LS산전의 Susol Type MCCB에 대한 자료를 올렸었는데 일반 건축쪽에서 많이 사용하는 Metasol Type에 대한 자료도 올려달라는 요청이 있었습니다. 검토해보니 Susol과 많이 다른 부분이 있어서 이번에 정리해서 올리게 되었습니다. 참조 바랍니다.

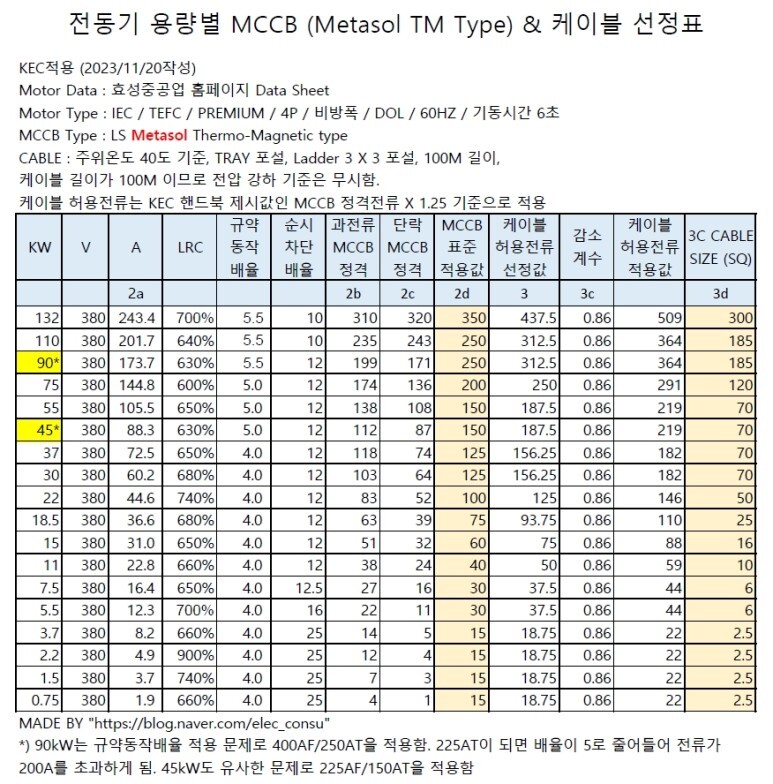

![](https://blog.kakaocdn.net/dn/dnrh68/btsAw4AYUCW/n3Yvm19aeWrK760SqGAsK1/img.jpg)
(1) Motor Data
효성중공업 홈페이지 Data Sheet
Motor Type : IEC / TEFC / PREMIUM / 4P / 비방폭 / DOL / 60HZ
(2) MCCB 정격전류 계산 값
(KEC 212.6.3에 근거한 핸드북 계산식)
MCCB 정격전류는 다음의 계산 값들 중에서 가장 큰 값으로 선정합니다.
(a) 정격부하전류
![](https://blog.kakaocdn.net/dn/T9Y27/btsAFrnTOG1/x9Pxo8uNuOjzyTwE15fQlK/img.png)
위의 수식에서 요구하는 바와 같이 차단기 정격전류는 설계 전류보다 크거나 같아야 합니다.
(b) 과전류보호장치 정격전류 계산
In = (Im x 기동배율, 베타) / 규약동작배율, 델타
전동기의 기동시간 - 6 sec인 것으로 선정함
기동시간에 50%의 여유율을 두면 9sec로 결정
이 경우 규약동작 배율은 다음과 같습니다.
100AF
|
4배
|
125AF
|
4배
|
250AF
|
5배
|
400AF
|
5.5배
|
(c) 단락보호장치 정격전류 계산
In = (Im x 1.5 x 1.25) / 보호장치의 순시차단배율
LS산전의 Metasol 열동전자식 MCCB는 순시동작 전류를 다음과 같습니다.
ABN400 이상은 8~12배 사이에서 조정이 가능하므로 10으로 세팅하는 기준입니다.
MCCB Type : LS Metasol Thermo-Magnetic type
ABN
|
3~10
|
12
|
|
ABN
|
12
|
125
|
|
|
|
250
|
|
이하
|
15
|
26.7
|
400A
|
|
|
|
16
|
25
|
400A
|
ABN
|
8~12
|
|
20
|
20
|
400A
|
400
|
|
|
25
|
16
|
400A
|
|
|
|
32
|
12.5
|
400A
|
|
|
|
40~125
|
12
|
|
|
|
(d) MCCB 표준 정격 전류 (LS산전 Metasol Thermo-Magnetic, TM TYPE)
![](https://blog.kakaocdn.net/dn/ciMJWf/btsAy6Zcrl5/r3KnqT77ip4aBft0wzmmCk/img.png)
(3) 케이블의 굵기를 검토합니다.
CABLE : 주위온도 40도 기준, TRAY 포설, 레더형 3 X 3 포설, 100M 길이,
케이블 길이가 100M이므로 전압 강하 기준은 무시함.
아래의 기준을 모두 계산해서 가장 큰 값을 선정하면 그 값은 MCCB 정격전류 X 1.25가 됩니다.
위의 표에서는 아래에 계산한 (a) 값이 가장 큰 값이 됩니다.
(a) 차단기 정격 전류 기준
KEC 수식 212.4-1에서 케이블 허용전류는 차단기 정격전류보다 같거나 커야 합니다.
![](https://blog.kakaocdn.net/dn/bmXwaO/btsAzTL1nTE/lEcOqBZbxNYVsrbUpaBKCk/img.png)

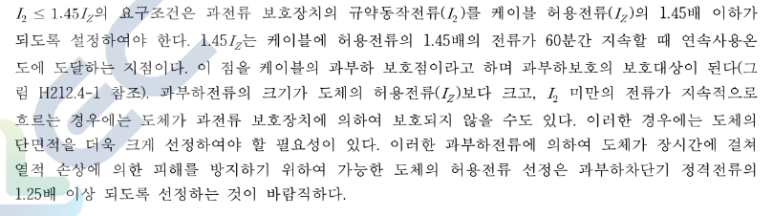

KEC핸드북 권장에 따라 케이블 허용전류를 차단기의 정격전류의 1.25배로 선정합니다.
![](https://blog.kakaocdn.net/dn/nIEDH/btsAAO5hGZj/T0La5lDRIahDJCxYqGSiW0/img.png)
(b) 차단기의 규약 동작 전류 기준
![](https://blog.kakaocdn.net/dn/cSlRTR/btsABBxxwuG/XqTiMiwektDP7W2X3Cm3Q1/img.png)
Iz >= I2 / 1.45
![](https://blog.kakaocdn.net/dn/EQFo5/btsAFtlI0f1/oqLoy6RNbigW3Fci8wr7Z1/img.png)
차단기의 규약동작전류가 1.37배가 최대이므로 케이블 허용전류가 차단기 정격전류보다
더 큰 경우에는 이 수식은 당연히 충족됩니다. 그래서 무시해도 되는 수식입니다.
(c) 케이블 포설에 따른 허용 전류 감소 계수 적용

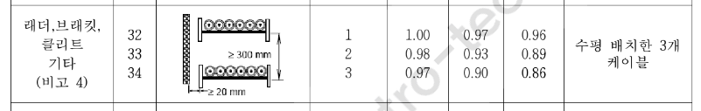

케이블의 허용전류 감소계수는 트레이 포설 기준으로 0.86을 적용합니다.
![](https://blog.kakaocdn.net/dn/chxify/btsAy74Ocda/keV1MG6aQghtAJR7C3Ug50/img.png)
(d) 케이블 굵기 선정 기준

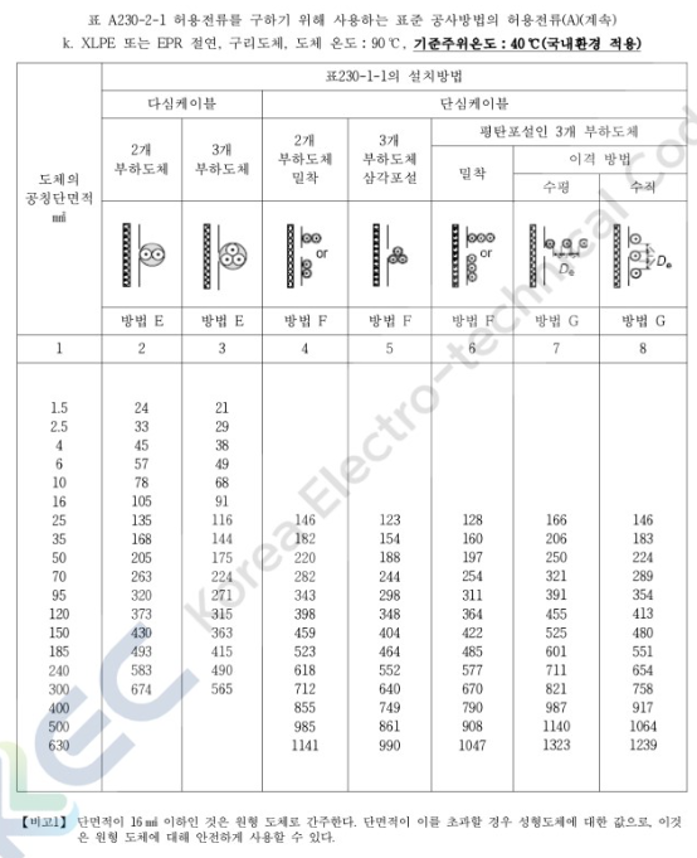

산출된 케이블 허용전류를 기준으로 KEC의 케이블 표에서 케이블 사이즈를 선정합니다.
![](https://blog.kakaocdn.net/dn/5lYfO/btsAzDbOKMQ/d22ktL0Hw4wkeZLA2oKCC1/img.png)
위의 내용에 대하여 질문이 있거나 다른 의견이 있으시면 댓글로 알려주시기 바랍니다. 저도 검토해서 더 좋은 방향으로 수정하도록 하겠습니다.
