분기 전선로 설계 (Branch Raceway Design) - 2

이번 포스팅에서는 앞서의 Underground와 Above ground에 사용되는 자재들에 대하여 설명드리려고 합니다. 어떤 자재들이 사용되는지 그리고 그 특성은 무엇이고 관련 규격은 어떻게 적용되는지 등의 내용으로 포스팅을 채우려고 합니다.

​

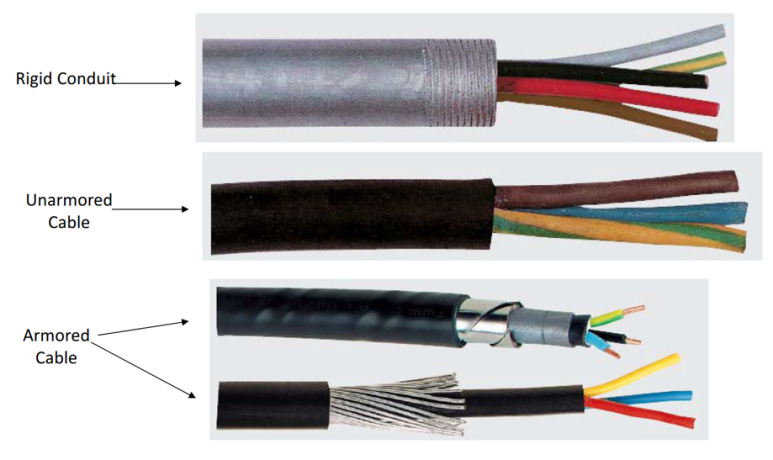

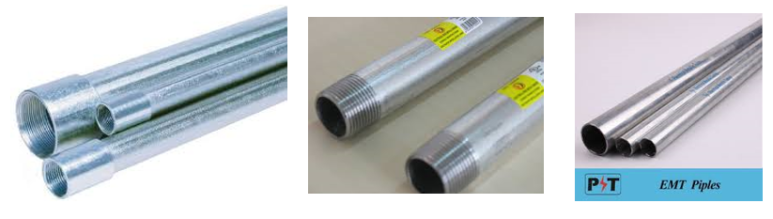

1) 금속 전선관 (Metallic Conduit)

금속 전선관의 종류에는 다음과 같은 것들이 있으며 이는 NEC의 규정에 따른 분류입니다. 일반적으로 Duct Bank나 실내나 A/G 루트에 많이 사용되며 각각의 용도에 따라 두께가 다르게 적용이 됩니다.

​

• Rigid Metal Conduit (RMC): 두껍고 나사산이 있는 전선관. (NEC 344)
• Intermediate Metal Conduit (IMC): RMC보다는 얇고 EMT보다는 두꺼운 전선관, 나사산을 만들 수 있음. (NEC 342)
• Electrical metallic tubing (EMT): 나사산이 없는 얇은 전선관으로 GRC 대신에 사용되며 GRC보다 얇고 가격도 저렴함. (NEC 358)
• Galvanized Rigid Conduit (GRC): RMC의 한 종류

​

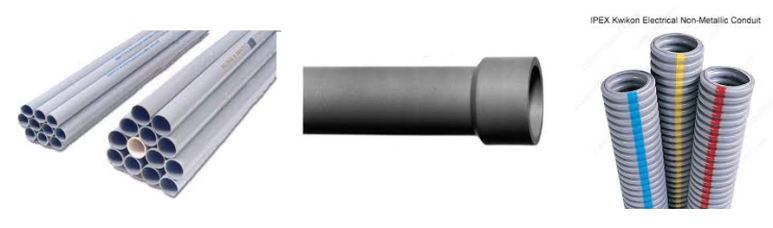

2) 비금속 전선관 (Non-Metallic Conduit)

비금속 전선관의 종류도 NEC 규정에 따라서 아래와 같이 분류하며 각각의 용도에 따라 적용되는 곳이 다릅니다. 아래의 종류 외에도 더 많은 비금속 전선관이 사용되고 있습니다.

​

• PVC Conduit: 재질이 PVC로 된 가장 가벼운 전선관 (PVC 외에는 PE, HDPE 등의 재질이 있음)
• Rigid Nonmetallic Conduit (RNC): 비금속, 나사산이 없는 매끈한 표면을 가진 전선관. (NEC 352)
• Electrical Nonmetallic Tubing (ENT): 얇고 주름진 전선관 (NEC 362)

3) 가요 전선관 (Flexible Conduit)

가요 전선관도 NEC의 규정에 따라 분류되고 더 다양한 전선관이 있습니다.

​

• Flexible Metallic Conduit (FMC, often informally called greenfield or flex) (NEC 348)
• Liquidtight Flexible Metal Conduit (LFMC): 방수 플라스틱 코팅된 금속제 가요 전선관 (NEC 350)
• Liquidtight Flexible Nonmetallic Conduit (LFNC): 난연성 비금속제 가요 전선관으로 내벽은 매끈하거나 주름이 있음. (NEC 356)

​

300x250

4) 폐쇄 전선관 시스템용 자재

​

5) Seal Fitting 설치 기준

​

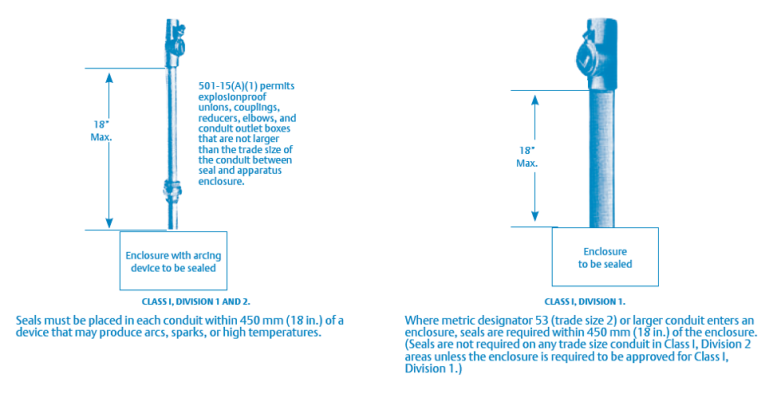

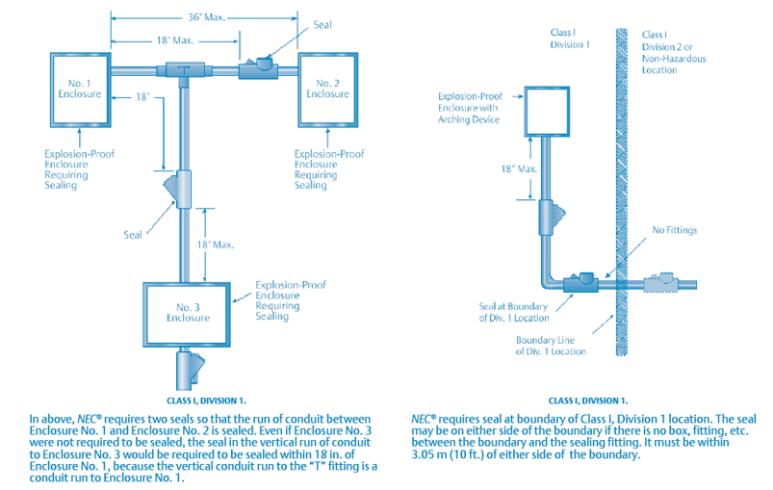

• NEC 기준

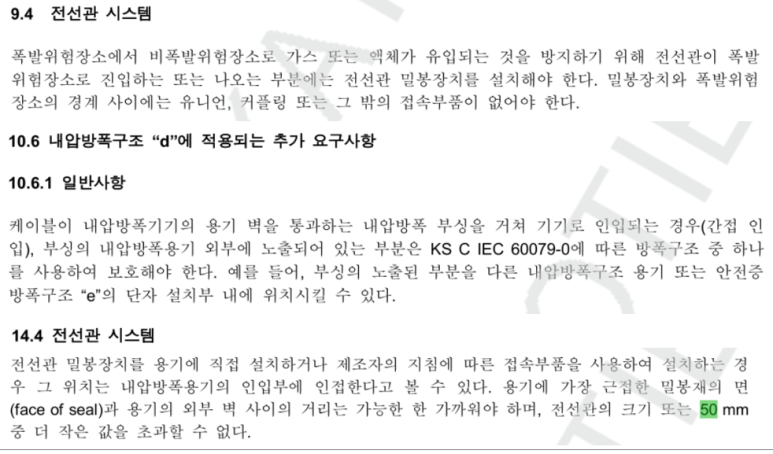

• KSC IEC60079-14 기준

​

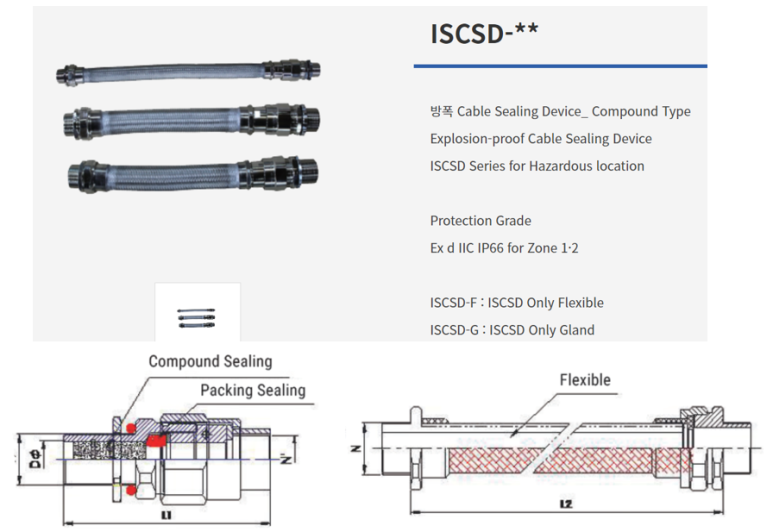

• KSC IEC 60079-14의 기준을 적용하기 위해서 개발된 콤퍼지션 커넥터

이 자재는 Cable Gland와 Flexible Conduit를 연결한 제품으로 Seal Fitting 설치 기준 50mm를 만족시키기 어렵기 때문에 box와 직접 연결되는 Gland를 방폭 자재로 사용하고 Barrier Type Gland를 사용하여 IEC의 기준을 만족시킵니다.

위의 사진에서 Flexible Conduit와 연결된 제품도 있고 Rigid Conduit와 연결 가능한 제품도 있습니다. 필요에 따라 적용하면 됩니다.

​

6) Cable Gland

Cable Gland는 기기 케이블이 단자함 인입 시에 케이블을 잡아주고 외부의 공기나 물이 들어가지 못하도록 밀봉하는 장치입니다. 일반형과 방폭형이 있으며 방폭형에도 Barrier type 과 Compression type이 있습니다.

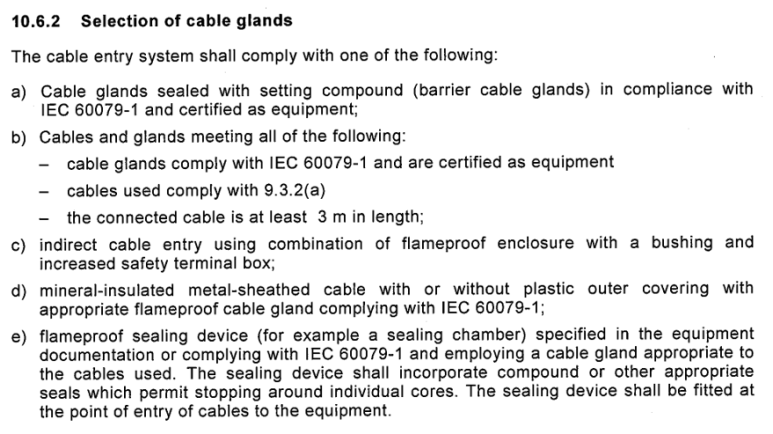

• IEC 60079-14에 따른 Cable Gland 선정 방법

a) IEC60079-1에 따라 고정 컴파운드로 밀봉된 케이블 글랜드 (배리어 케이블 글랜드)를 기본적으로 사용해야 합니다.

b) 다음의 모든 조건을 만족하는 케이블과 글랜드 - IEC 60079-1에 의해 인증된 케이블 글랜드이고 사용된 케이블이 9.3.2(a)를 만족하고 연결 케이블이 최소 3m 이상일 것. 여기서 9.3.2(a)를 만족하는 케이블이 매우 특수하여 일반적이지 않기 때문에 만족시키기 어려움.

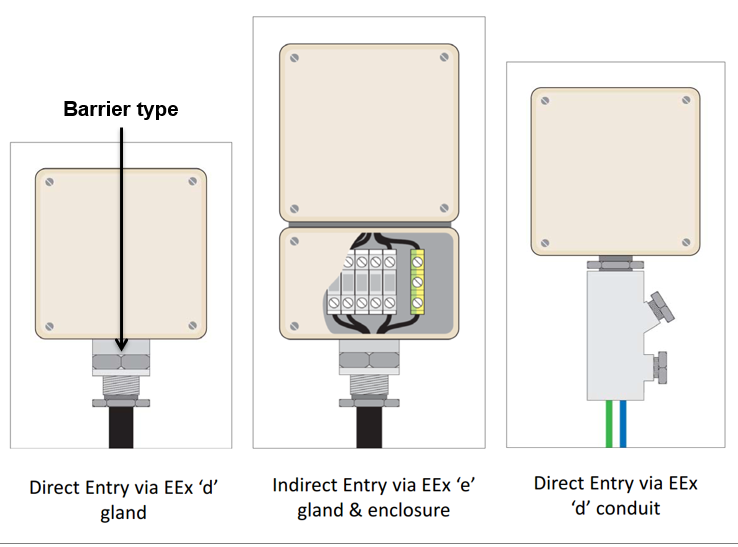

c) 방폭 외함에 인입 시 부싱이나 안전증방폭구조 단자함을 통한 간접적 인입을 사용하는 경우, 즉 Exde 같은 형태를 말함. d)와 e)는 사용을 거의 하지 않으므로 번역 제외, 아래 국내 규정 참조

​

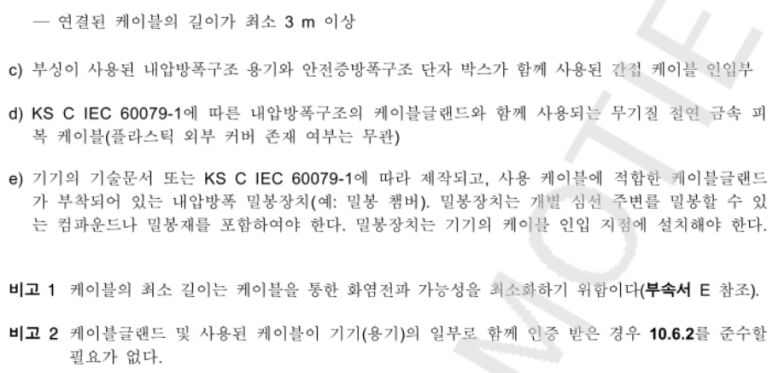

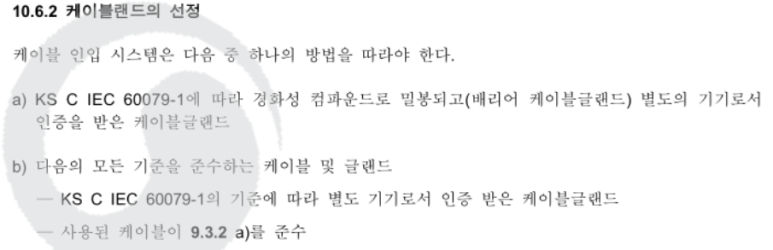

• KSC IEC 60079-14의 내용

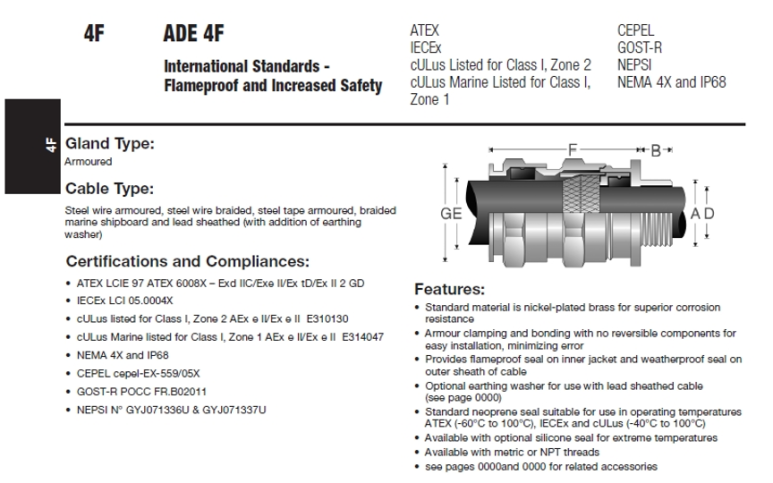

• 방폭형 케이블 글랜드 카탈로그 샘플

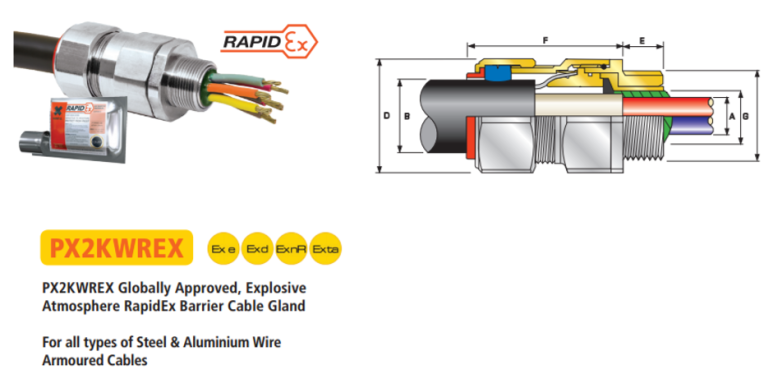

• Barrier Type Cable Gland 카탈로그 샘플

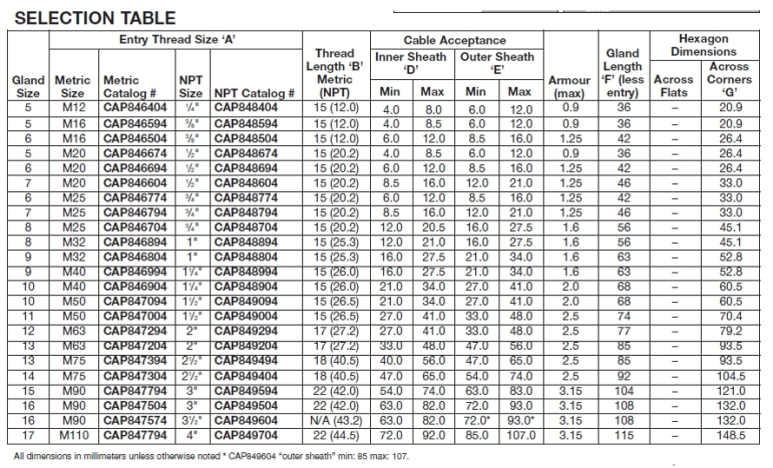

• Cable Gland 선정표

케이블 글랜드의 내경과 외경이 케이블 사이즈와 적합한지 반드시 확인해야 합니다. 현장에 납품된 케이블의 외경은 오차가 있으므로 오차 범위보다 큰 사이즈의 케이블 글랜드를 선정해야 합니다.

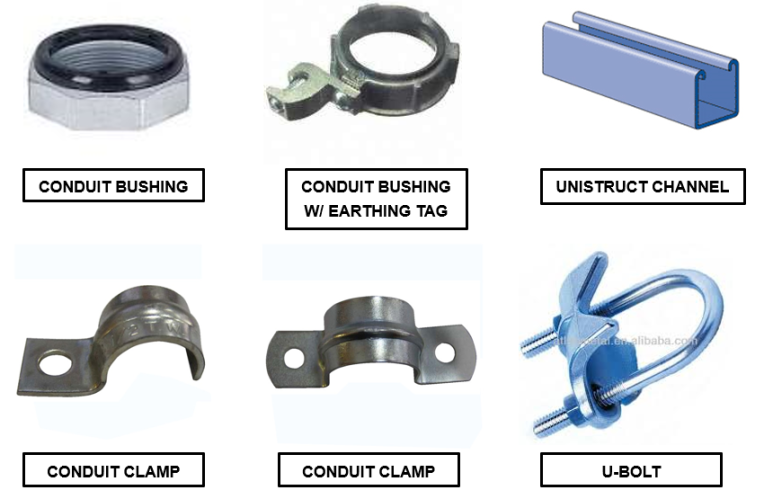

7) 전선관 시스템에 사용하는 일반 자재들

​

8) Typical Conduit System

​

다 쓰고 보니 내용이 깁니다. 그래도 분기 회로의 전선로 설계를 이야기하면서 빠뜨릴 수 없어서 다 조금씩 넣었습니다. 혹시 좀 더 상세한 부분이 필요하시다면 댓글로 요청해 주세요. 별도의 포스팅으로 요청 사항을 반영해 보겠습니다.
