Megger 절연저항 측정의 종류

1. Short-Time or Spot-Reading Test

이 방법에서는 테스트할 절연체를 가로질러 메거 기기를 연결하기만 하면 되고 짧은 특정 시간 동안 작동합니다(일반적으로 60초가 권장됨). 그림 6에 개략적으로 표시된 것처럼 단순히 저항값이 증가하는 곡선에서 한 점을 선택한 것이며, 종종 30초 동안은 그 값이 더 작고 60초 동안은 더 많아집니다. 또한 절연체의 상태뿐만 아니라 온도와 습도도 판독값에 영향을 미친다는 것을 염두에 두어야 합니다.

테스트하려는 장비의 정전 용량이 짧은 집 배선같이 매우 작으면 스폿 판독 테스트로 충분합니다. 그러나 대부분의 장비는 용량성이므로 이전 테스트 없이 공장에서 장비를 처음으로 스폿 판독하는 것은 절연 상태가 얼마나 좋은지 나쁜지에 대한 대략적인 지침이 될 수 있을 뿐입니다. 수년 동안 유지 보수 전문가들은 단일 메가옴 규칙을 사용하여 절연 저항의 허용 하한을 설정했습니다. 그 규칙은 다음과 같이 기술할 수 있습니다:



Insulation resistance should be approximately one megohm for each 1,000 volts of operating voltage, with a minimum value of one megohm.

(절연저항은 동작 전압 1000V 당 거의 1메가옴이어야 하며 최소치는 1메가옴입니다.)



예를 들어, 2,400볼트의 모터는 최소 절연 저항이 2.4메가옴이어야 합니다. 실제로, 새로운 장비에서 또는 절연 상태가 양호할 때, 메가옴 측정값은 일반적으로 이 최소값보다 상당히 높습니다.

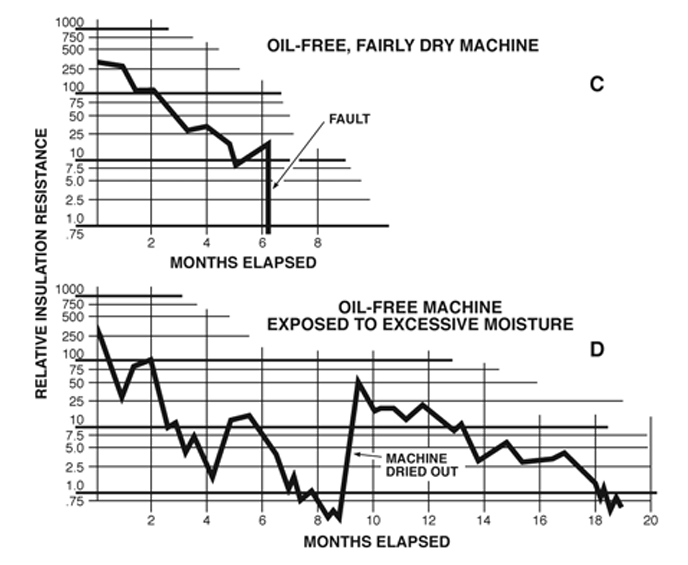

주기적으로 측정값을 측정하고 기록함으로써 실제 절연 상태를 판단할 수 있는 더 나은 기초를 확보할 수 있습니다. 측정값이 제안된 최소 안전값보다 높을 수 있지만 지속적인 하향 추세는 일반적으로 문제에 대한 확실한 경고입니다. 마찬가지로, 주기적인 측정값이 일정하기만 하면 권장된 최소값보다 낮더라도 문제가 없을 수 있습니다. 그림 7의 곡선은 다양한 플랜트의 운전 조건에서 절연 저항의 일반적인 행태를 보여줍니다. 곡선은 몇 달 동안 Megger 기기로 측정한 스폿 측정값으로작성되었습니다.

300x250

2. Time-Resistance Method

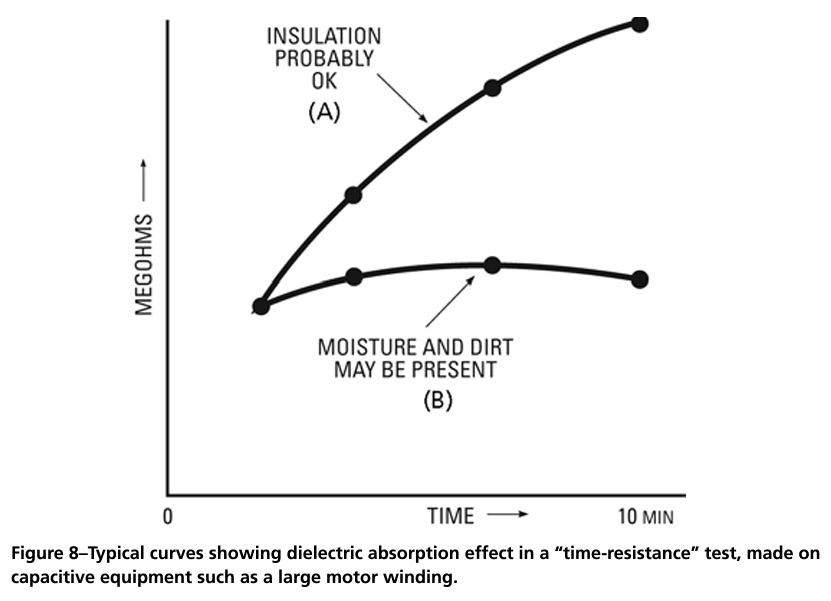

이 방법은 온도에 크게 영향을 받지 않으며 종종 과거의 테스트 기록 없이 결정적인 정보를 제공할 수 있습니다. 이 방법은 습기가 많거나 오염된 절연재에 비해 우수 절연재의 흡수 효과를 기반으로 합니다. 특정 시간에 연속적으로 측정하여 측정값의 차이를 기록하면 됩니다(곡선, 그림 8 참조). 이 방법에 의한 테스트를 흡수 테스트라고 부르기도 합니다.



우수 절연재는 일정 시간(5분에서 10분 정도)에 걸쳐 지속적으로 저항이 증가하는 것을 보여줍니다. 이것은 앞서 설명한 흡수 전류에 의해 발생합니다. 우수 절연재는 절연재의 정전용량을 충전하는 데 필요한 시간보다 훨씬 긴 시간에 걸쳐 이러한 충전 효과를 보여줍니다.



절연재에 수분이나 오염물이 많이 포함되어 있으면 흡수 효과가 상당히 일정한 값을 유지하는 높은 누설 전류에 의해 가려져 저항값이 낮아집니다( remember: R = E/I).

시간 저항 시험이 가치가 있는 것은 설비의 크기에 구애받지 않기 때문입니다. 모터의 크기가 크든 작든 깨끗하고 건조한 단열재에 대한 저항 증가는 동일하게 발생합니다. 따라서 마력 등급에 관계없이 여러 모터를 비교하고 새로운 모터에 대한 기준을 세울 수 있습니다.

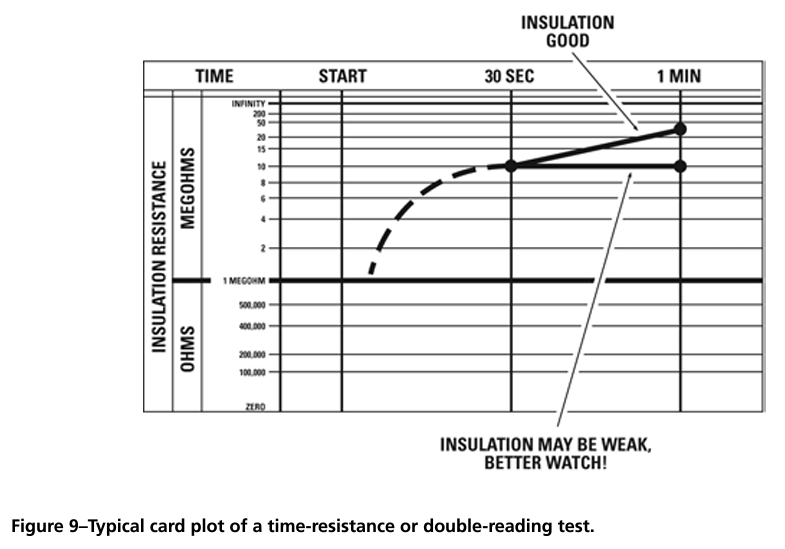

그림 9는 좋은 절연재와 나쁜 절연재에 대해 60초 테스트가 어떻게 나타날지 보여줍니다. 절연재가 양호한 상태일 때 60초 판독값은 30초 판독값보다 높습니다.

이 이중 판독 테스트의 또 다른 이점은 때때로 점 판독값이 절연이 괜찮아 보인다고 말할 때도 더 명확한 그림을 제공한다는 것입니다.



예를 들어 동기식 모터의 점 판독값이 10메가옴이라고 가정해봅시다. 이제 이중 판독 검사가 60초까지 전압을 유지하는 동안 절연 저항이 10메가옴으로 일정하게 유지된다는 것을 보여준다고 가정해 봅시다. 이것은 관찰되고 있는 권선에 먼지나 습기가 있을 수 있음을 의미합니다. 반면에 포인터가 30초와 60초 검사 사이에 점진적으로 증가하는 것을 보여주면 권선의 상태가 양호하다고 합리적으로 확신할 수 있습니다.



특히 동작 전압이 높은 대형 회전 전기 기계의 시간 저항 테스트에는 높은 절연 저항 범위와 매우 일정한 테스트 전압이 필요합니다. 배터리로 작동하는 강력한 Megger 테스트 세트가 이러한 필요에 적합합니다. 마찬가지로 이러한 기기는 대형 케이블, 부싱, 변압기 및 개폐기에 더 적합합니다.



3. Dielectric Absorption Ratio

두 번의 시간-저항 판독값의 비율을 유전체 흡수율이라고 합니다(60초 판독값을 30초 판독값으로 나눈것같은). 이것은 절연에 관한 정보를 기록하는 데 유용합니다. 만약 이 비율이 10분 판독값을 1분 판독값으로 나눈 값이면 이 값을 편광 지수라고 합니다.



수동으로 동작시킨 메거 기기를 사용하면 60초 동안만 테스트를 실행할 수 있고 첫 번째 판독값은 30초입니다. 만약 배터리로 동작하는 메거 기기를 가지고 있다면 편광 지수를 얻기 위해 10분 동안 테스트를 실행하고 1분과 10분에 판독값을 측정하면 가장 좋은 결과를 얻을 수 있습니다. 표 I은 절연체의 비율과 그에 대응하는 상대 조건의 값을 보여줍니다.







참고 자료: https://www.instrumart.com/assets/Megger-Guide-to-Insulation-Testing.pdf
