전압 강하는 전기 회로에서 발생하는 일반적인 문제입니다. 그리고 전동기의 성능에 심각한 영향을 주는 것입니다. 이 포스팅에서는 전동기에서의 전압 강하의 영향을 검토하고 어떻게 그 영향을 줄일 수 있는지를 찾아보려고 합니다.
1. 전압 강하란 무엇일까요?
전동기에서 전압 강하의 영향을 분석하기 전에 먼저 전압 강하가 무엇인지 정의할 필요가 있습니다. 전압 강하는 전류가 전선이나 전동기 같은 도체를 통해서 흐를 때 발생하는 전압 감소입니다. 이것은 도체의 저항이나 도체의 길이와 같은 여러 요소에 의해 발생합니다. 전압 강하는 일반적으로 볼트 Volts로 측정되고 정상 전압의 퍼센트로 표현됩니다. 예를 들면 정상 전압이 120V이고 전압 강하가 10%라고 할 때 전동기에서의 실제 전압은 108V가 됩니다.
2. 전동기에서 전압 강하의 영향
전압 강하는 전동기에 대해 여러 가지 부정적인 영향을 줍니다.
1) 전동기 전류 증가 - 전압이 떨어지면 전동기는 더 많은 전류를 끌어들여 출력 토크와 속도를 유지하려고 합니다.
2) 전동기 속도 감소 - 전압 강하는 전동기의 정격 속도 보다 더 느리게 회전하게 만듭니다. 이것은 전동기의 속도가 정밀해야 하는 컨베이어 벨트나 자동 조립 라인 등의 사용처에서는 심각한 문제가 됩니다.
3) 전동기 토크의 감소 - 전압 강하는 전동기의 출력 토크를 감소시킵니다. 이것은 전동기가 요구되는 출력을 얻기 위해서 더 힘들게 일해야만 하게 돼서 효율을 감소시키고 에너지 사용을 증가시킵니다.
4) 전동기 과열 - 전압 강하는 전동기의 절연과 권선을 손상 시킬 수 있는 전동기 과열을 유발하게 합니다. 과열은 전동기의 수명을 줄이고 부품이 더 빨리 열화 되게 만듭니다.
5) 유지보수 비용의 증가 - 전동기가 최적의 조간이 아닌 상태에서 운전되게 되면 더 빈번한 고장을 일으키고 더 많은 보수를 필요로 하게 됩니다. 이것은 유지보수 비용을 증가시키고 전체적인 생산성을 떨어뜨리게 합니다.
6) 전동기 수명 감소 - 이러한 모든 요소는 전동기의 수명을 감소시킵니다. 전동기가 설계된 조건에서 운전되지 못한다면 전동기는 더 빨리 못쓰게 되고 너무 이른 고장을 경험하게 됩니다.
3. 전압 강하의 영향을 줄이는 방법
전동기에 대한 전압의 영향을 줄이는 여러 가지의 방법들이 있습니다.
1) 전압 조정 - 전압 강하를 완화시키는 전압 조정이 있습니다. 가장 효과적인 방법으로 이것은 전압 조정기나 변압기를 사용해서 필요한 만큼 전압을 올리거나 내리는 방법입니다. (Tap Changer 등으로 전압 조정이 가능함)
2) 적절한 전선 사용 - 적절한 전선은 전압 강하를 줄이는 데 도움이 됩니다. 이것은 용도에 맞는 적절한 사이즈의 전선을 사용하는 것과 전선의 길이를 줄이는 두 가지 방안이 있습니다.
3) 주기적인 유지보수 - 주기적인 점검은 전압 강하로 심각한 문제가 발생하기 전에 전압 강하 문제를 확인하고 보고할 수 있게 해줍니다. 이것은 회로의 여러 부분에서 전압을 체크하는 것뿐 아니라 전동기의 점검과 클리닝을 포함합니다.

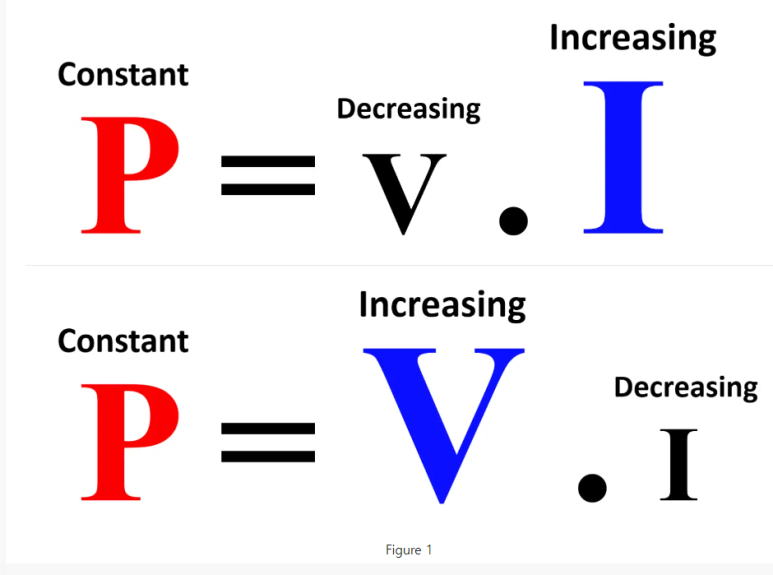

4. 왜 전압 강하가 전동기의 전류를 증가시키나요?
전압이 떨어지면 전동기는 출력 토크와 속도를 유지하기 위해 더 많은 전류를 끌어옵니다. 이것은 전동기에 전달되는 전력이 전압과 전류의 곱이기 때문입니다. 그러므로 전압이 떨어지면 전동기는 전력의 감소를 보상하기 위해서 전류를 끌어오는 것입니다.
전압 강하로 인한 전류 증가는 과열, 효율 저하, 전동기 부품의 마모 증가 등 전동기에 여러 가지 부정적인 결과를 초래할 수 있습니다. 전류가 증가함에 따라 전동기의 온도가 상승하고, 이로 인해 절연 파괴 및 권선 손상이 발생할 수 있습니다. 또한, 전류가 증가함에 따라 전기 시스템의 다른 부분에서도 전압이 감소하여 전동기의 효율 및 성능이 저하될 수 있습니다.
전동기 전류에 대한 전압 강하의 부정적인 영향을 방지하려면 예상되는 전류 부하를 처리하기 위해 적절한 전선 굵기와 퓨즈 및 회로 차단기를 사용하여 전기 시스템을 올바르게 설계해야 합니다.
전동기의 전압과 전류를 정기적으로 모니터링하고 필요한 경우 시정 조치를 취하는 것도 중요합니다. 여기에는 전동기의 작동 조건을 조정하거나 전기 시스템을 업그레이드하여 성능을 개선하는 것이 포함될 수 있습니다.
5. 전압 강하로 인해 전동기 온도가 상승하는 이유는 무엇입니까?
전압이 떨어지면 전동기가 과열될 수 있는데, 이는 전류를 더 끌어오기 때문입니다. 전압이 떨어지면 전동기는 더 많은 전류를 끌어냄으로써 속도와 토크 출력을 유지하려고 시도할 것입니다. 그러나 이렇게 증가된 전류는 열을 발생시켜 전동기가 과열되는 원인이 될 수 있습니다.
과열은 전동기의 절연체와 권선에 손상을 줄 수 있습니다. 과도한 열은 절연체를 파괴하여 절연체를 저하시키고 결국 고장을 유발할 수 있습니다. 또한 권선을 팽창 및 수축시켜 권선 및 기타 구성 요소를 손상시킬 수 있는 기계적 응력으로 이어질 수 있습니다. 전동기가 장시간 과열에 노출될 경우 윤활제, 베어링 및 기타 기계 부품의 성능 저하를 초래하여 전동기 고장 가능성을 더욱 높일 수 있습니다.
전압 강하로 인한 과열을 방지하기 위해서는 전동기가 최적의 조건에서 작동할 수 있도록 조치를 취하는 것이 필수적입니다. 여기에는 부적절한 배선, 부족한 크기의 도체 또는 과도하게 긴 케이블 루트로 인한 전압 강하를 방지하고 올바른 전압 레벨을 유지하는 것이 포함됩니다.
6. 전압 강하가 모터 속도를 감소시키는 이유는?
전압이 떨어지면 전동기 속도가 저하될 수 있습니다. 이는 전동기의 가용 전력을 감소시키기 때문입니다. 전동기의 속도는 전원 공급기의 주파수와 전압에 의해 결정되며, 전압의 감소는 전동기에 공급되는 전력을 감소시킵니다.
전압이 떨어지면 전동기의 자기장이 약해져 전동기의 토크 출력이 감소합니다. 이로 인해 전동기는 줄어든 토크로 정격 부하에서 더 이상 속도를 유지할 수 없게 되어 속도가 느려집니다. 속도 감소량은 전압 강하의 크기와 전동기의 부하에 따라 달라집니다.
경우에 따라서는 전동기 속도의 감소가 크지 않을 수 있는데, 특히 전동기가 가벼운 부하에서 작동하는 경우에는 더욱 그렇습니다. 그러나 전동기가 무거운 부하를 구동하거나 정밀한 속도 제어 하에서 작동하는 경우에는 속도를 조금만 줄여도 상당한 문제가 발생할 수 있습니다.
예를 들어, 컨베이어 벨트 적용에서, 전동기 속도의 감소는 벨트가 미끄러지거나 엉키게 할 수 있고, 이는 다운타임 및 유지 보수 비용 증가로 이어질 수 있습니다. 마찬가지로, 공작 기계 적용에서, 전동기 속도의 감소는 컷들의 정밀도에 영향을 미칠 수 있고, 이는 최적이 아닌 제품 품질로 이어질 수 있습니다.
7. 결론:
전압 강하는 전기 전동기에 상당한 영향을 미쳐 전동기 속도 감소, 토크 출력 감소, 과열, 유지 비용 증가, 수명 감소를 초래할 수 있습니다. 따라서 전동기가 최적의 조건에서 작동하고 원하는 성능을 발휘할 수 있도록 전압 조절, 적절한 배선 및 정기적인 유지 보수를 포함하여 전압 강하의 영향을 완화하는 조치를 취하는 것이 필수적입니다.
참고자료: https://www.electrical4uonline.com/voltage-drop-and-motors/
