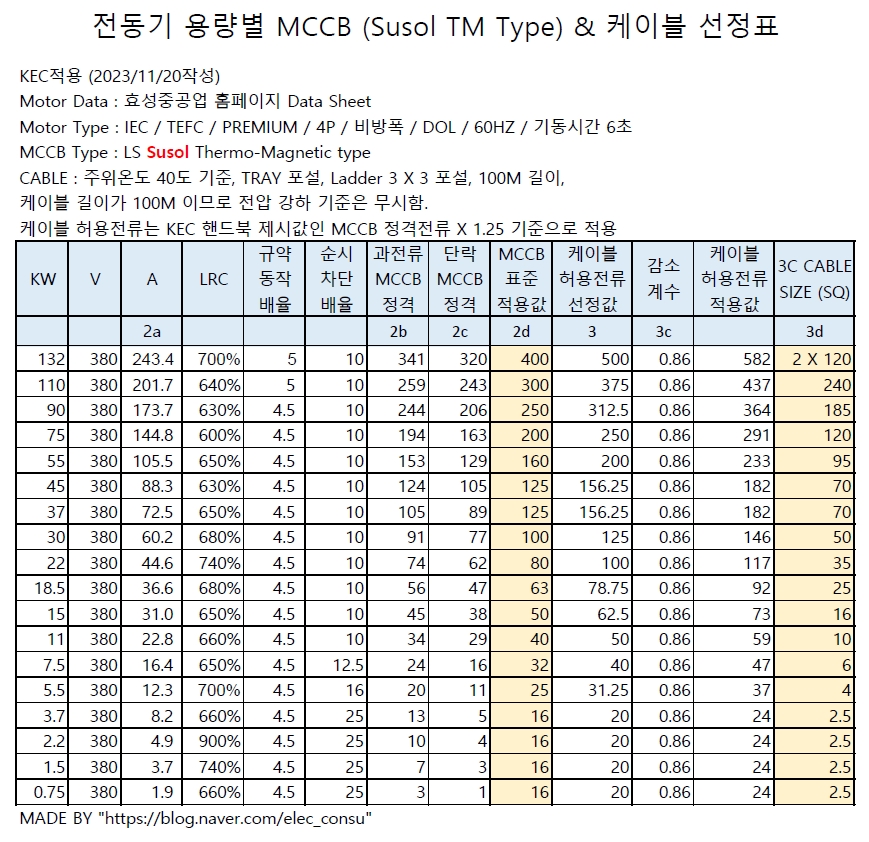

KEC 적용 전동기용 MCCB (Susol TM Type) 및 케이블 선정표

앞서 올린 KEC를 적용한 전동기용 MCCB와 케이블 선정표에서 적용한 MCCB가 MO TYPE이라서 플랜트가 아닌 일반 건물 등에서 많이 사용하는 TM TYPE과 혼동될 우려가 있다는 COMMENT를 받아서 이번에 TM TYPE MCCB의 적용을 위한 선정표를 추가로 작성하였습니다. MO TYPE과 TM TYPE의 MCCB 정격전류가 조금 다르고 TM TYPE에서는 과전류보호장치의 정격전류 선정이라는 과정이 추가되어 대체로 MCCB 사이즈도 일부 커지고 케이블 사이즈도 커지는 현상을 보였습니다. 이점을 고려하여 참조하시면 좋겠습니다.

(1) Motor Data

효성중공업 홈페이지 Data Sheet

Motor Type : IEC / TEFC / PREMIUM / 4P / 비방폭 / DOL / 60HZ

​

(2) MCCB 정격전류 계산 값

(KEC 212.6.3에 근거한 핸드북 계산식)

MCCB 정격전류는 다음의 계산 값들 중에서 가장 큰 값으로 선정합니다.

​

(a) 정격부하전류





위의 수식에서 요구하는 바와 같이 차단기 정격전류는 설계 전류보다 크거나 같아야 합니다.

300x250

(b) 과전류보호장치 정격전류 계산

In = (Im x 기동배율, 베타) / 규약동작배율, 델타

전동기의 기동시간 - 6 sec인 것으로 선정함

기동시간에 50%의 여유율을 두면 9sec로 결정

이 경우 규약동작 배율은 다음과 같습니다.

(c) 단락보호장치 정격전류 계산

In = (Im x 1.5 x 1.25) / 보호장치의 순시차단배율

LS산전의 열동전자식 MCCB는 순시동작 전류가 고정되어 있습니다. 각 용량별 순시차단배율은 다음과 같습니다.

MCCB Type : LS Susol Thermo-Magnetic type

TD100	배율		TD160	배율		TS160	배율		TS400	배율
16	25		100	10		100	10		300	10
20	20		125	10		125	10		400	10
25	16		160	10		160	10
32	12.5
40	10		TS100	배율		TS250	배율
60	10		40	10		125	10
63	10		50	10		160	10
80	10		63	10		200	10
100	10		80	10		250	10
			100	10

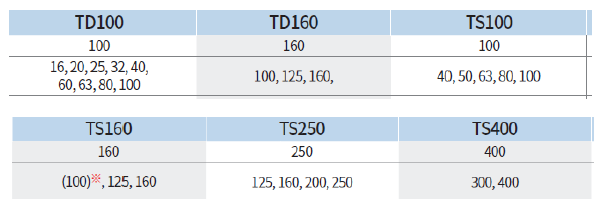

(d) MCCB 표준 정격 전류 (LS산전 Susol Thermo-Magnetic 열동전자식, TM TYPE)





(3) 케이블의 굵기를 검토합니다.

CABLE : 주위온도 40도 기준, TRAY 포설, 레더형 3 X 3 포설, 100M 길이,

케이블 길이가 100M이므로 전압 강하 기준은 무시함.

아래의 기준을 모두 계산해서 가장 큰 값을 선정하면 그 값은 MCCB 정격전류 X 1.25가 됩니다.

위의 표에서는 아래에 계산한 (a) 값이 가장 큰 값이 됩니다.

​

(a) 차단기 정격 전류 기준

KEC 수식 212.4-1에서 케이블 허용전류는 차단기 정격전류보다 같거나 커야 합니다.

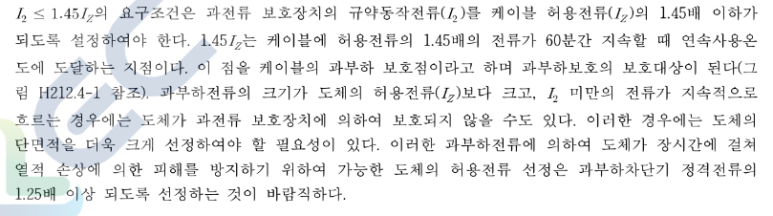

KEC핸드북 권장에 따라 케이블 허용전류를 차단기의 정격전류의 1.25배로 선정합니다.



​

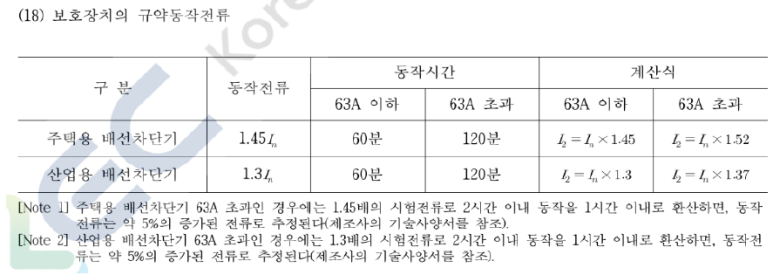

(b) 차단기의 규약 동작 전류 기준

Iz >= I2 / 1.45

차단기의 규약동작전류가 1.37배가 최대이므로 케이블 허용전류가 차단기 정격전류보다

더 큰 경우에는 이 수식은 당연히 충족됩니다. 그래서 무시해도 되는 수식입니다.

​

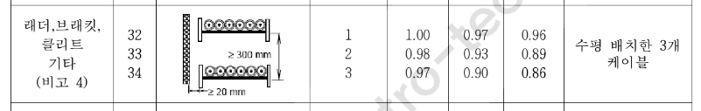

(c) 케이블 포설에 따른 허용 전류 감소 계수 적용

케이블의 허용전류 감소계수는 트레이 포설 기준으로 0.86을 적용합니다.

​

(d) 케이블 굵기 선정 기준

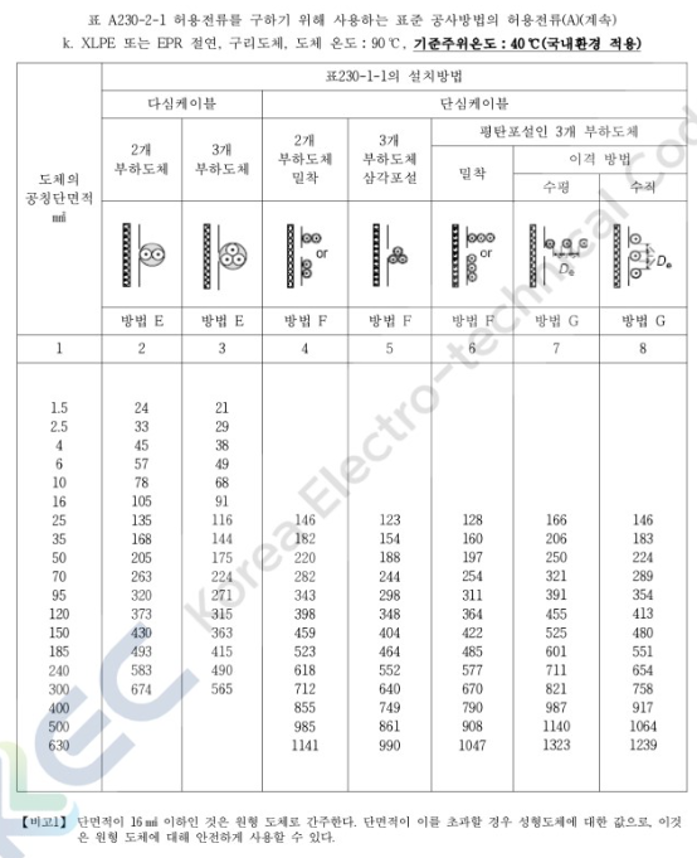

산출된 케이블 허용전류를 기준으로 KEC의 케이블 표에서 케이블 사이즈를 선정합니다.

위의 내용에 대하여 질문이 있거나 다른 의견이 있으시면 댓글로 알려주시기 바랍니다. 저도 검토해서 더 좋은 방향으로 수정하도록 하겠습니다.
